Joint torique
Référence : OR-132X3.50-FPM90
Description

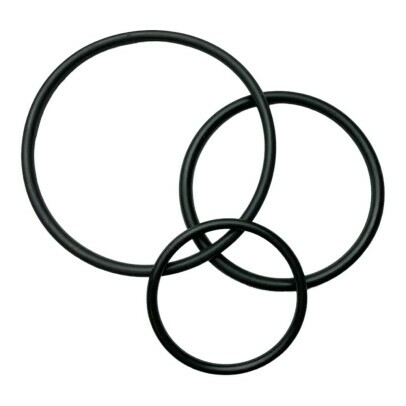

Le Joint Torique de référence OR-132X3.50-FPM90 possède un diamètre intérieur de 132 mm et une épaisseur de 3.5 mm. Il est fabriqué en matière FPM.
10 pièces en stock
Quantité | Prix |
---|---|
20 - 49 | 8,94 € T.T.C. |
50 - 99 | 7,46 € T.T.C. |
100 - 499 | 5,99 € T.T.C. |
500 - inf | 4,51 € T.T.C. |
Ajouté
Besoin d'une aide ou d'un conseil ?
03.59.36.04.90
Description
Le Joint Torique de référence OR-132X3.50-FPM90 possède un diamètre intérieur de 132 mm et une épaisseur de 3.5 mm. Il est fabriqué en matière FPM.
Besoin d'une aide ou d'un conseil ?
03.59.36.04.90
Le Joint Torique de référence OR-132X3.50-FPM90 possède un diamètre intérieur de 132 mm et une épaisseur de 3.5 mm. Il est fabriqué en matière FPM.
Comment lire les préfixes d’un joint torique ?
Exemple :
OR-40X3-NBR90
Où
OR = type de produit (joint O-ring ou torique)
40X3 = diamètre intérieur X épaisseur
NBR = matière
90 = dureté shore
La dureté shore est une échelle de dureté du matériau, habituellement entre 70 et 90 pour les joints toriques. Plus le nombre est élevé, plus le matériau est dur.Que veut dire le nombre à la fin de la référence ?
Il s’agit de l’indication de la dureté shore. La dureté shore est une échelle de dureté du matériau, habituellement entre 70 et 90 pour les joints toriques. Plus le nombre est élevé, plus le matériau est dur.
Différence entre NBR, FPM, EPDM, MVQ ??
Il s’agit des différents types de caoutchouc. Chaque matériau sera plus ou moins approprié à un usage. Se reporter aux informations suivantes : POUR LES HUILES NBR = Nitrile = Caoutchouc Butadiène - Acrylonitrile
de -30°C à +120°C FPM = Viton = Caoutchouc Fluoré
de -20°C à +200°C MVQ = Caoutchouc au silicone
de -50°C à +210°C POUR LES HYDROCARBURES NBR = Nitrile = Caoutchouc Butadiène - Acrylonitrile
de -30°C à +120°C FPM = Viton = Caoutchouc Fluoré
de -20°C à +200°C POUR LE LIQUIDE DE FREIN EPDM = Caoutchouc d’Ethylène - Propylène - Diène
de de -40°C à +150°C POUR L’EAU EPDM = Caoutchouc d’Ethylène - Propylène - Diène
de de -40°C à +150°C POUR PLUS DE DÉTAILS SUR LES MATÉRIAUX, LEURS RÉSISTANCES ET LIMITES D’UTILISATION, RÉFÉREZ-VOUS AU DESCRIPTIF COMPLET SUR LA PAGE DU JOINT RECHERCHÉComment choisir la dimension de mon joint torique ?
Un joint torique ne doit, en général, pas être trop étiré. Il est donc préférable de prendre une dimension au plus proche du diamètre de fond de gorge, si applicable.
Les tolérances concernant le diamètre intérieur, selon la norme ISO 3601-1:2008, se déterminent avec le calcul suivant :
Tolérance ⌀ d1 = ± [(d10.95 x 0,009) + 0,11]
Par exemple, si votre diamètre intérieur fait 15 mm alors la tolérance = ± 0.227 mm [(150.95 x 0.009) + 0,11]
Les tolérances concernant le tore, selon la norme ISO 3601-1:2008, sont les suivantes :
Diamètres de tore normalisés ⌀ d2
Diamètres de tore non normalisés ⌀ d2
