GEN

Joint torique OR-5X2-NBR90

5 5 2 2

Référence : OR-5X2-NBR90

GEN

Description

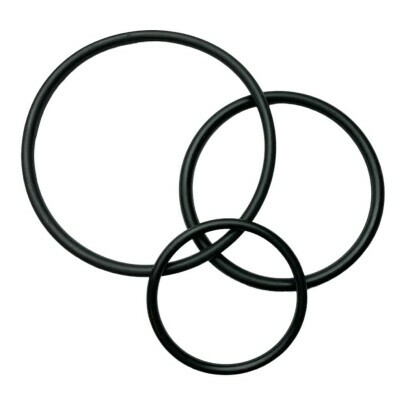

Le Joint Torique de référence OR-5X2-NBR90, de la marque Générique, possède un diamètre intérieur de 5mm et une épaisseur de 2mm. Il est fabriqué en matière NBR.

Voir la fiche technique
Votre prix: 0,97 € T.T.C. / pièce

  50+ pièces en stock

Minimum de commande 2

Quantité Prix
20 - 49 0,82 € T.T.C. / pièce
50 - 99 0,66 € T.T.C. / pièce
100 - 499 0,50 € T.T.C. / pièce
500 - inf 0,35 € T.T.C. / pièce
Pour plus de quantité, faites nous une demande de devis

Ajouté

product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé

Besoin d'une aide ou d'un conseil ?

03.59.36.04.90

Description

Le Joint Torique de référence OR-5X2-NBR90, de la marque Générique, possède un diamètre intérieur de 5mm et une épaisseur de 2mm. Il est fabriqué en matière NBR.

Voir la fiche technique
product_sheet product_sheet product_sheet
product_sheet_padlockPaiement sécurisé

Besoin d'une aide ou d'un conseil ?

03.59.36.04.90

LES CLIENTS ONT AUSSI ACHETÉ
LA FICHE TECHNIQUE
  • MARQUE
    GEN
  • DIAM. INTÉRIEUR
    5  MM
  • EPAISSEUR
    2  MM
  • MATIÈRE
    NBR
  • TYPE
    OR
  • DURETÉ
    90  S
  • POIDS
    1  G
  • CONDITIONNEMENT
    1
Description

Le Joint Torique de référence OR-5X2-NBR90, de la marque Générique, possède un diamètre intérieur de 5mm et une épaisseur de 2mm. Il est fabriqué en matière NBR.

LE CONSEIL DE L'EXPERT

Comment lire les préfixes d’un joint torique ?

Exemple :
OR-40X3-NBR90

OR = type de produit (joint O-ring ou torique)
40X3 = diamètre intérieur X épaisseur
NBR = matière
90 = dureté shore

La dureté shore est une échelle de dureté du matériau, habituellement entre 70 et 90 pour les joints toriques. Plus le nombre est élevé, plus le matériau est dur.

Que veut dire le nombre à la fin de la référence ?

Il s’agit de l’indication de la dureté shore. La dureté shore est une échelle de dureté du matériau, habituellement entre 70 et 90 pour les joints toriques. Plus le nombre est élevé, plus le matériau est dur.

Différence entre NBR, FPM, EPDM, MVQ ??

Il s’agit des différents types de caoutchouc. Chaque matériau sera plus ou moins approprié à un usage. Se reporter aux informations suivantes : POUR LES HUILES NBR = Nitrile = Caoutchouc Butadiène - Acrylonitrile
        de -30°C à +120°C
FPM = Viton = Caoutchouc Fluoré
        de -20°C à +200°C
MVQ = Caoutchouc au silicone
        de -50°C à +210°C
POUR LES HYDROCARBURES NBR = Nitrile = Caoutchouc Butadiène - Acrylonitrile
        de -30°C à +120°C
FPM = Viton = Caoutchouc Fluoré
        de -20°C à +200°C
POUR LE LIQUIDE DE FREIN EPDM = Caoutchouc d’Ethylène - Propylène - Diène
        de de -40°C à +150°C
POUR L’EAU EPDM = Caoutchouc d’Ethylène - Propylène - Diène
        de de -40°C à +150°C
 POUR PLUS DE DÉTAILS SUR LES MATÉRIAUX, LEURS RÉSISTANCES ET LIMITES D’UTILISATION, RÉFÉREZ-VOUS AU DESCRIPTIF COMPLET SUR LA PAGE DU JOINT RECHERCHÉ

Comment choisir la dimension de mon joint torique ?

Un joint torique ne doit, en général, pas être trop étiré. Il est donc préférable de prendre une dimension au plus proche du diamètre de fond de gorge, si applicable.

Les tolérances concernant le diamètre intérieur, selon la norme ISO 3601-1:2008, se déterminent avec le calcul suivant :

Tolérance ⌀ d1 = ± [(d10.95 x 0,009) + 0,11]

Par exemple, si votre diamètre intérieur fait 15 mm alors la tolérance = ± 0.227 mm [(150.95 x 0.009) + 0,11]

Les tolérances concernant le tore, selon la norme ISO 3601-1:2008, sont les suivantes :

Diamètres de tore normalisés ⌀ d2

Diamètres de tore non normalisés ⌀ d2
